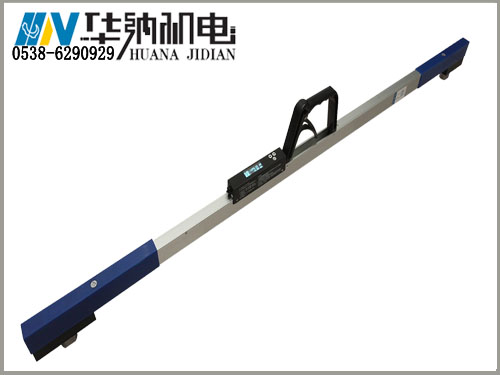

0级数显式轨距尺

人 气:27162

已到第一张图片了。

重新播放

已到最后一张图片了。

重新播放

上一个
下一个
产品介绍

名称:0级数显式轨距尺GJC-HNS0W

标准轨距数显轨距尺,轨距数显轨距尺,数显轨距尺用于标准轨距1435mm铁路线路铺轨和检修!

产品选型及精度等级

产品型号

精度等级

适用线路

GJC-HNS0W

0级

用于测量允许速度不大于350km/h的铁路线路

GJC-HNS1W

1级

用于测量允许速度不大于250km/h的铁路线路

GJC-HNS2W

2级

用于测量允许速度不大于160km/h的铁路线路

产品名称:1435mm数显式轨距尺0级

产品型号:GJC-HNS0W

【产品简述】

GJC系列铁路数显轨距尺是一款高精度的静态便携式轨道检测尺,它是由高精度角度传感器、位移传感器、显示模块及精密型传动机械结构组合而成。主要用于检测标准轨距(1435mm)线路的直线、曲线、道岔的轨距、水平和超高轨距、超高、查照间隔、护背距离等几何参数。可供工务维修、大修、工程测量及其他有关部门线路作业时使用。本仪器具有测量速度快、操作简便,在白天、夜间均可使用,是工务、工程部门理想的测量工具。

【功能特点】

1、测量准确度0级,用于测量铁路速度不大于350km/h的线路;
2、检测标准轨距轨道的轨距、超高、查照间隔和护背距离;

3、产品具有数据存储功能,可上传电脑以曲线形式进行故障判断;
4、采用新型发光材料OLED屏幕大字体显示,数据清晰直观,字体能放大,亮度可设置;

5、两端搭轨面镶嵌有注塑而成的高耐磨材料,可有效延长使用时间
6、测量面采用大型精密平磨,一次精磨完成,保证两端测量面的水平精度;
7、自带温度补偿优化功能,对环境温度影响进行自动修正,减少检测误差;
8、适用工作环境:-30℃~+55℃
9、人性化设计,三个按键,操作快捷,提升作业效率。

【技术参数】

1、轨距测量范围及误差  单位(mm)

项目名称

测量范围

示值最大允许误差

轨距

1410~1470

±0.25

超高

-185~+185

———

查照间隔

1381~1401

±0.30

护背距离

1338~1358

±0.30

2、搭轨面平行度及超高计量性能要求  单位(mm)

准确度等级

搭轨面平行度

超高零位最大
  允许误差

超高示值最大
  允许误差

超高掉头

误差

超高示值
  重复性

0级

≤0.10

±0.15

±0.30

≤0.30

≤0.10

1级

≤0.15

±0.20

±0.45

≤0.40

≤0.15

2级

≤0.20

±0.60

±1.20

≤1.20

≤0.40

3、轨距、查照间隔和护背距离的示值最大允许误差重复性  单位(mm)

结构形式

示值最大允许误差

示值重复性

轨距

±0.25

≤0.05

查照间隔和护背距离

±0.30

≤0.05

4、读数装置的分辨力和分度值  单位(mm)

轨距准确度等级

分辨力

超高

0级

≤0.05

1级

≤0.10

≤0.20

轨距、查照间隔和护背距离

0级

≤0.01

1级

≤0.01

2级

≤0.1

注意事项

1、数显轨距尺属高精密电子测量工具,使用中应轻拿轻放,避免碰撞,非专业人员严禁拆卸;



依据标准
1、《标准轨距铁路轨距尺》TB/B 1924-2008
2、《标准轨距铁路轨距尺》JJG 219-2015
