KZC-I-300大立柱拆装机

人 气:52214

已到第一张图片了。

重新播放

已到最后一张图片了。

重新播放

上一个
下一个
产品介绍

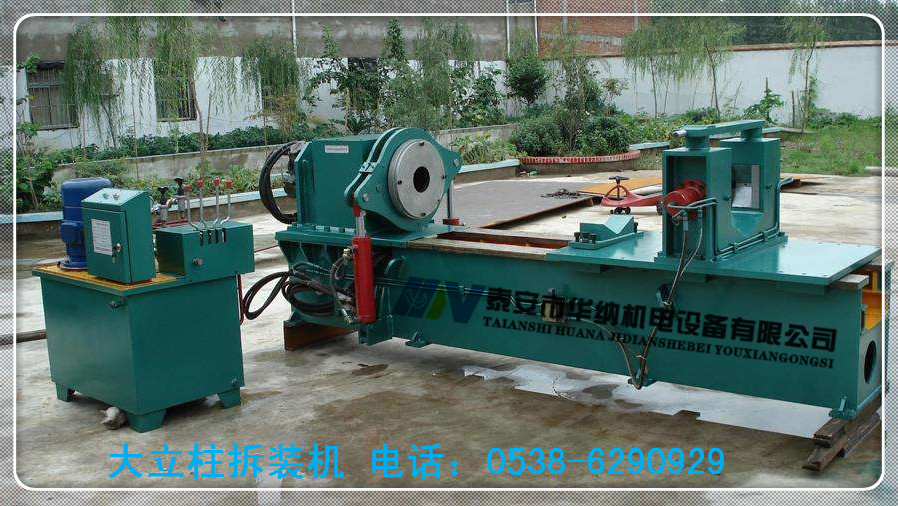

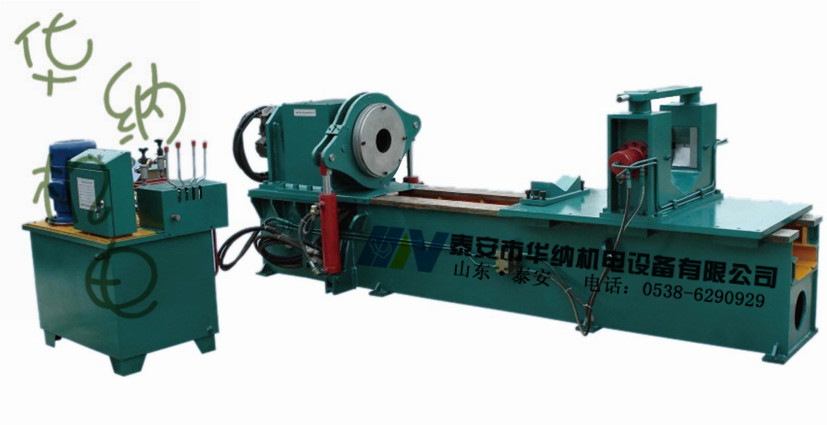

KZC-I-300型大立柱拆装机

大立柱拆装机是泰安市华纳机电设备有限公司针对煤矿综采液压支架用液压缸进行拆卸、装配而设计研制的一种专用液压设备。它主要应用于端盖为螺纹连接的各种综采液压支架缸。该设备采用棘轮摆杆机构,主要有拆卸扭矩大、可灵活调节扭矩、操作方便灵活、电液辅助的特点。大大降低了工人的劳动强度,显著提高了工作效率。解决了支架缸因螺纹锈死而人工无法拆卸的难题。因采用液压马达可调扭矩技术,很好的解决了过载拆卸的难题。同样可以用于油缸端盖装配时的定扭矩旋紧。

大立柱拆装机主要由液压动力站、电气控制系统、主机床身、液压马达、动力棘轮箱、滑台机构、抱紧机构、卸盖卡模构件等组成。

 KZC-I-300型大立柱拆装机主要技术参数

动力站电机功率

7.5/KW

液压流量

25-40L/min

系统压力

20/MPa

使用电压

380V

夹紧推力

125KN

夹紧,拉力

80KN

扭矩范围

200-50000N.m

马达扭矩

5000N.m

拆卸缸径

63-300mm

拆卸速度

0-30r/min

工作缸行程

1800mm

外形尺寸

4100*2400*1400/mm

 拆解过程有两种方法:

A, 先拆中缸导套→再拆外缸导套→吊下立柱→在拉缸机上拉下外缸→调走外缸→开启、压下底阀→拉出活柱。

B, 先拆外缸导套→吊下拉出中缸→吊上中缸→装好中缸尾部的卡板→夹紧后拆下中缸导套→吊上拉缸机拉出导套、活柱。

C, 先用A方法拆卸,如果中缸导套太紧使中缸旋转,就要用B方法来进行拆卸。
