KY-82型顶板动态仪

人 气:42504

已到第一张图片了。

重新播放

已到最后一张图片了。

重新播放

上一个
下一个
产品介绍

KY-82型顶板动态仪

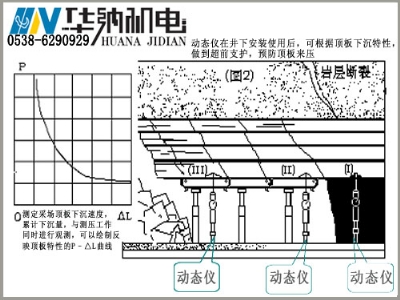

    顶板动态仪是矿用仪表,用于测量岩层位移变化情况,测量顶底板移近量、移近速度,进行采场来压预测,检测支承压力高峰位值等,是采场矿压观测的基本工具。

顶板动态仪主要技术参数:

①仪器使用高度:1.0~3.8m;

②测定范围:0~200mm;

③最小读数值:0.01mm;

④粗读全量程:200mm之误差小于1%。

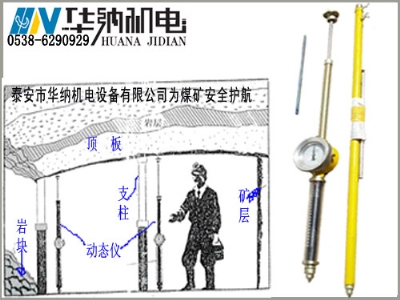

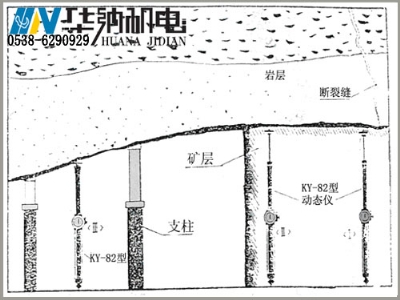

    KY-82型顶板动态仪基点的设置与仪器的安装:

       安装前在工作面先选观测站,然后把顶板动态仪安装在观测站,一般工作面选5-7个观测站。  测量顶底板移近量和移近速度时,必须在顶底板中安设牢固的基点,这是观测成败的关键。基点的安设方法是:先用钻在顶底打眼,眼深200mm~300mm,顶底板上每一对基点的连线应与顶底板垂直,在孔眼内楔入事先准备的长150mm~200mm的木桩,外露端钉入一个铁钉,钉尾即作为观测基点。基点固定在煤壁处开始设置,特别是综采面基点必须设在煤壁处,且位于两架之间的缝隙。如果顶板破碎时,应先将浮矸挑掉,再打眼设点,并适当加大眼深和木桩长度。若采高较大时,可用铁锤将400mm~600mm长的六棱钎打入顶板作基点。当顶板坚硬稳定时,顶板基点也可用油漆或水玻璃等标明,但底板基点仍按上述方法安设。

          观测期间,当顶底板移近量基点被破坏、丢失或被支架遮盖时,必须及时补设。基点安设完毕后,应将观测仪器及时安装在顶底板基点上。

    标签:动态仪 机械式顶板动态仪 顶板动仪 顶板岩层动态观测仪
