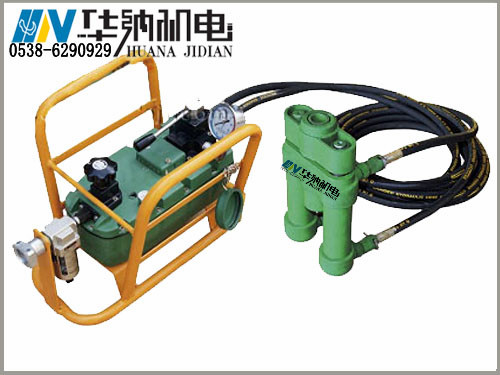

双缸锚索张拉器

人 气:41557

已到第一张图片了。

重新播放

已到最后一张图片了。

重新播放

上一个
下一个
产品介绍

双缸锚索张拉机具

矿用双缸锚索张拉机具主要用于煤矿、国防、隧道、其它矿山及交通运输等各种施工现场锚喷支护工程中测定锚索锚固力的场合,对工程质量检验和锚索的研究具有重大的意义。

其特点是:

矿用双缸锚索张拉机具适用于GB/T5224-1995规定的φ15.24mm、φ17.8mm、φ18.9mm、φ22mm/1850Mpa高强度矿用锚索及高强度低松弛钢绞线的锚固。使用时外露钢绞线的长度不小于110mm。

 泰安市华纳机电设备有限公司生产的矿用双缸锚索张拉机具采用双油缸张拉机配以手动双速换向油泵,用快速接头连接油管,携带方便,使用安全。适用于煤矿井下特殊的条件和环境。

 使用时,将锚索穿入张拉机孔内,操作油泵活塞向前移动,锚索自动张紧,达到需求拉力时,扳动油泵的换向手柄,油泵换向,油缸退回到起始位置时,张拉机自动松开,一个工作循环结束。

 主要性能参数:

1、锚索张拉机:

①额定压力:120KN(60Mpa);     ②张拉行程:150mm;

③承压面积:20cm2(双缸);     ④穿孔直径:φ15.24mm、φ17.8mm、φ18.9mm、φ22mm(可配备符合用户使用要求的张拉千斤顶)。

2、双速换向油泵:

①额定压力:63Mpa;②操作阻力:﹤50KN;③额定储油:1L;④注塞直径:φ25、φ12;⑤高速排油:≈8.8m L/次;⑥低速排油:≈2m L/次。

3、高压油管总成

①油管长度:≈6m;内径尺寸:φ6;③额定压力:60Mpa;破断压力≥210


尺寸、重量

1、锚索张拉机:

①外型尺寸:280×170×150mm;②单机重量:≈11kg。

2、双速换向油泵:

①外型尺寸:586×160×120mm;②单机重量:≈8.2kg。

3、高压油管总成:

①外型尺寸:6000×32mm;②单根重量:3.3kg。

矿用锚索张拉器规格型号

产品名称

产品型号

矿用锚索张拉机具

MS15-180/63

矿用锚索张拉机具

MQ18-200/63

矿用锚索张拉机具

MS18-200/63

矿用锚索张拉机具

MQ15-180/63

矿用锚索张拉机具

MQ22-450/40

矿用锚索张拉机具

MQ22-350/57

矿用锚索张拉机具

MQ19-300/63

矿用锚索张拉机具

MQ22-250/63

矿用锚索张拉机具

MQ22-300/63
