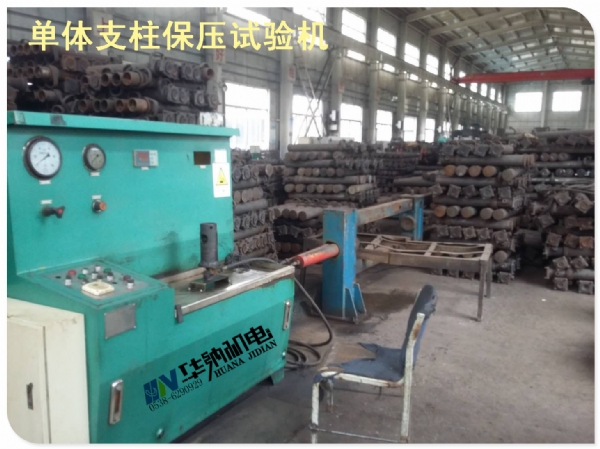

矿用单体液压支柱的专用试验设备和检测设备,能够完成各种型号的单体液压支柱生产验收和日常维修的调试、试验工作,同时还可以实现各种液压元件的密封性能检测和安全阀的调定工作。试验台与500kn卧式试压机或1000kn立式试压机配套使用能完成对单体液压支柱和三用阀所要求的试验项目。因此是厂矿液压试验、维修工作中用途较广的一种试验台。
ZST-6型“华纳牌”单体支柱多功能试验台技术特点:
1、乳化液泵为低压泵,油泵带动增压缸产生高压,可输出不同压力的乳化液进行各种试验。
2、通过对液压系统的改进,试验台供液流量大大增加,提高了单体支柱的加注效率。
3、设有集中按钮盘和照明设备,操作方便并改善了操作条件。
4、可配装单体液压支柱卧式密封检测支架,使检测效率大大提高。
5、可加装计算机检测系统,集数据显示、采集、处理、定时检测于一体,可自动生成测试报表并打印。
技术指标:
一、ZST-6型“华纳牌”单体支柱多功能试验台
1、额定压力:60 mpa
2、最高压力:75 mpa
3、工作介质:3-5%乳化液
4、最大流量:20l/ min 最小稳定流量:0.04 l/min
5、电源:ac380v±10% (三相四线制) 50hz±2%
二、“华纳牌”单体支柱压力试验机
㈠卧式:(500kn)
1、最大承受能力:500kn
2、额定承受能力:300kn
3、最大加载高度:dw35
4、工作压力:38 mpa
5、试压形式:内加载
6、油缸行程:600mm
㈡立式:(1000kn)
1、最大承受能力:1000kn
2、额定承受能力:600kn
3、最大加载高度:dw28
4、工作压力:19 mpa
5、试压形式:外加载
6、油缸行程:720mm
